Hoe installeer ik de BlueBuilt vaste muurbeugel?
Voordat je begint
| Geschatte installatietijd: | 30 minuten |
|---|---|
| Aangeraden aantal personen: | 2 |
| Geschikt oppervlakte: | massief baksteen, massief beton of gipswanden met houten pilaren erachter |
| Voor het boren: | controleer met de leidingzoeker of er geen kabels of leidingen achter de muur zitten |
Wat heb je nodig?
-
In de doos.
-
Wat je zelf moet meenemen.

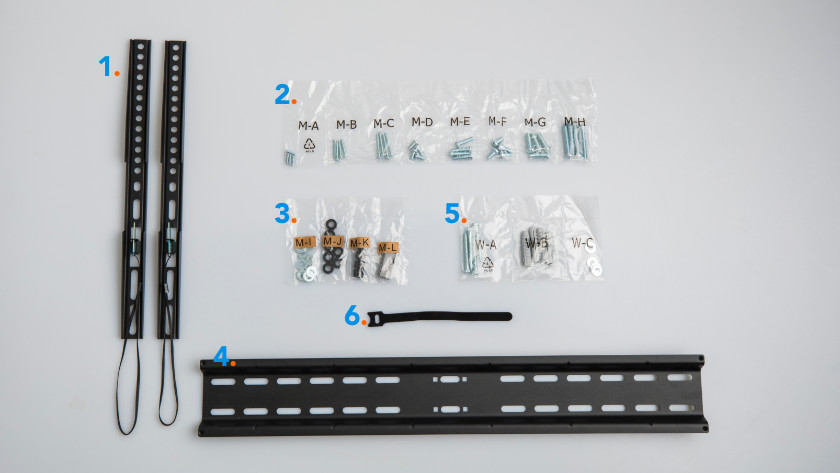

In de doos
- Tv frames
- Schroeven,
- Ringetjes en afstandshouders
- Wandplaat
- Schroeven en pluggen voor de muur
- Klittenband voor je kabels

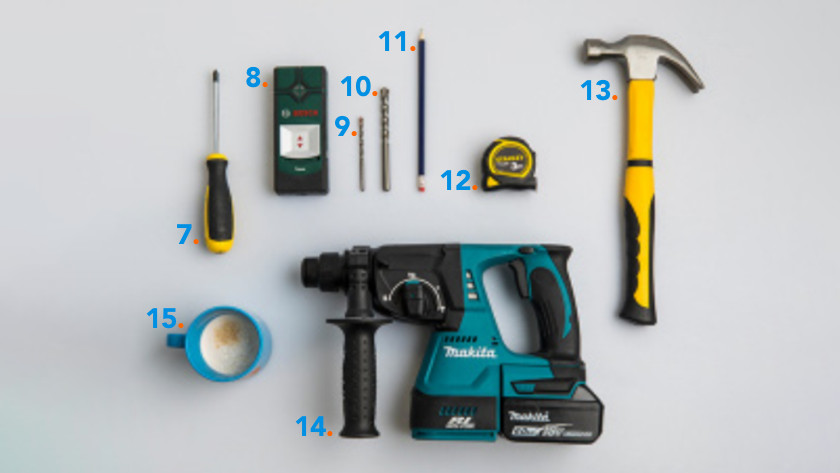

Wat moet je zelf meenemen?
- Kruiskopschroevendraaier
- Leidingzoeker
- 5 millimeter boor
- 10 millimeter boor
- Potlood
- Rolmaat
- Hamer
- Klop- of betonboor
- Een kopje koffie
Aan het einde van de installatie houd je nog een aantal schroeven over. Dit komt doordat er onderdelen meegeleverd worden voor verschillende maten tv's.

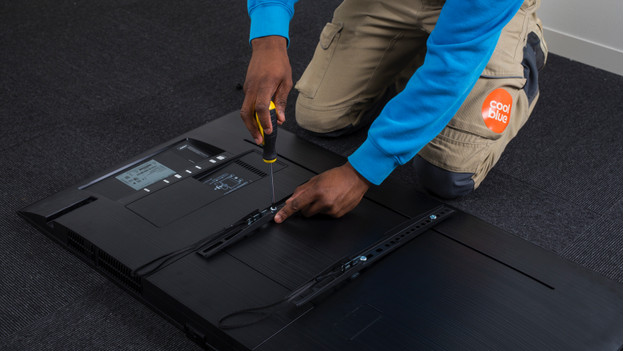

Stap 1: de frames monteren
Leg de tv op een kleed. Zoek uit zakje M-A t/m M-H (2) welke schroef past op je tv. Je hebt maar 1 setje nodig.
Schroef de frames (1) zoals op de foto vast. Ruimte over? Zet ringetje (M-I) (3) of afstandhouder (M-J of M-K) (3) ertussen.

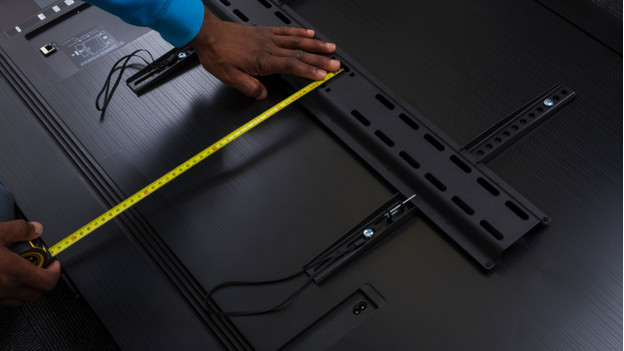

Stap 2: de afstand van de beugel meten
Klem de wandplaat (4) vast aan de frames en meet de afstand van de onderkant van de tv tot aan de boorgaten in de wandplaat.
Schrijf de afstand op.

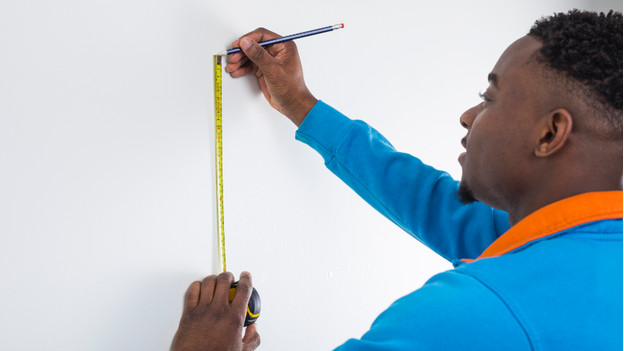

Stap 3: de plaats bepalen
Bepaal de plaats van je tv op de muur en teken af waar de onderkant van je tv moeten komen. Ga de in de vorige gemeten afstand omhoog en zet een kruisje.

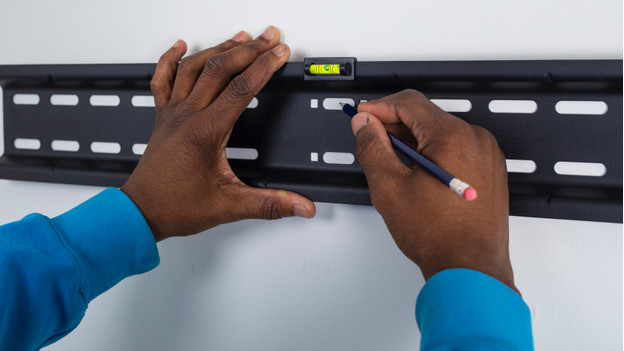

Stap 4: aftekenen
Leg de waterpas (M-L) (3) op de wandplaat (4) en gebruik deze om 4 boorgaten af te tekenen ter hoogte van het kruisje dat je bij stap 3 op de muur hebt gezet.

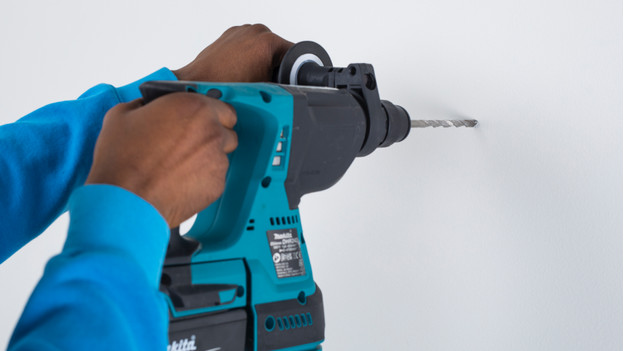

Stap 5: boren
Boor extra nauwkeurig door eerst de 5 millimeter boor te gebruiken en daarna de 10 millimeter boor. Boor even diep als de schroeven (5) . Hamer de pluggen (5) erin.

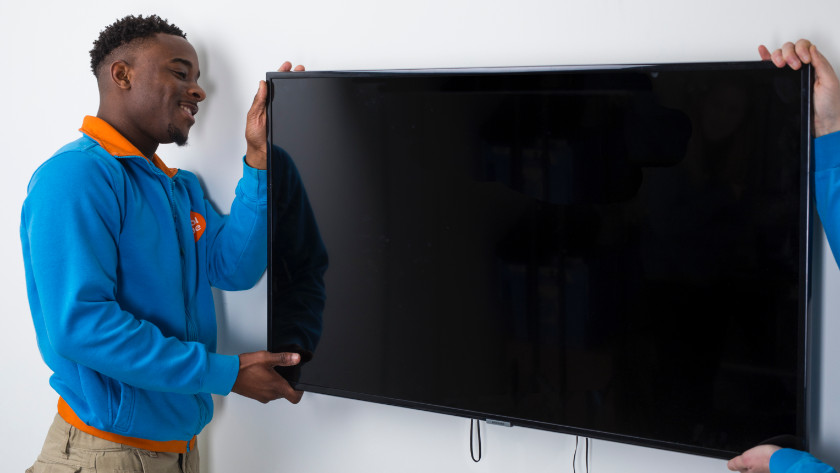

Stap 6: ophangen
-
Til de tv op en haak hem aan de wandplaat vast.
-

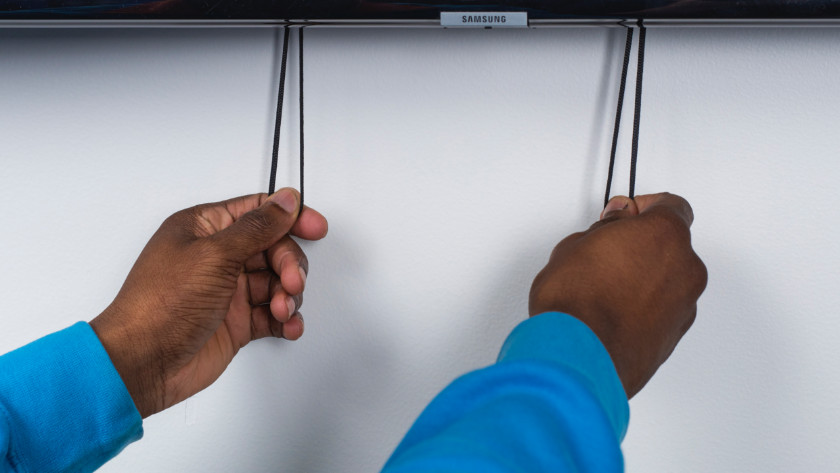

Trek aan de touwtjes en vergrendel de tv.
Schroef de wandplaat (4) waterpas aan de muur. Til de tv met 2 personen op en haak hem aan de wandplaat vast. Trek de touwtjes naar beneden om de televisie te vergrendelen. Werk de touwtjes weg, bijvoorbeeld door er een knoop in te leggen of ze vast te tapen.
Klaar! Geef je jezelf een schouderklopje, zet de tv aan en plof op de bank neer.
