Hoe installeer ik de BlueBuilt draaibare muurbeugel 32-55"?
Voordat je begint
| Geschatte installatietijd: | 30 minuten |
|---|---|
| Aangeraden aantal personen: | 2 |
| Geschikt oppervlakte: | massief baksteen of massief beton |
| Voor het boren: | controleer met de leidingzoeker of er geen kabels of leidingen achter de muur zitten |
Wat heb je nodig?

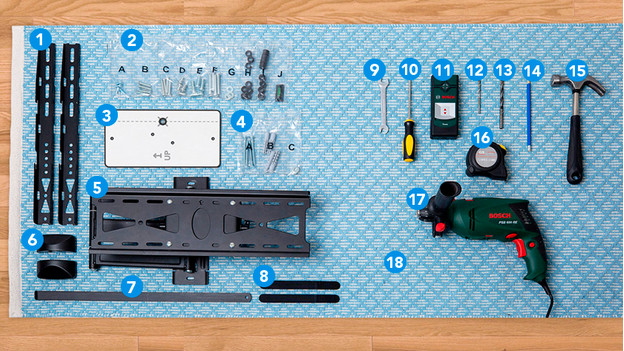

In de doos
- Tv frames
- Schroeven, ringetjes, afstandshouders voor de tv en waterpas
- Mal
- Schroeven en pluggen voor de muur
- Muurbeugel
- Afdekkapjes
- Beveiliging
- Klittenband voor je kabels
Wat moet je zelf meenemen?
- 11 mm steek- of dopsleutel
- Kruiskopschroevendraaier
- Leidingzoeker
- 5 mm boor
- 10 mm boor
- Potlood
- Hamer
- Rolmaat
- Klop- of betonboor
- Kleed
Aan het einde van de installatie houd je nog een aantal schroeven over. Dit komt doordat er onderdelen meegeleverd worden voor verschillende maten tv's.
Stap 1: de frames plaatsen

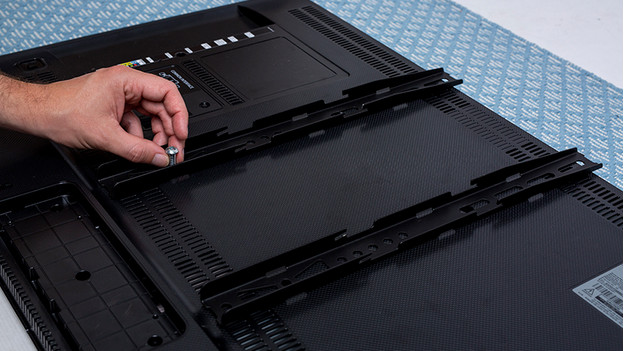

Leg je tv op een kleed en leg de tv frames (1) op je tv zoals op de foto.
Zoek uit zakje A t/m F (2) welke schroef past op je tv. Je hebt maar 1 setje nodig.

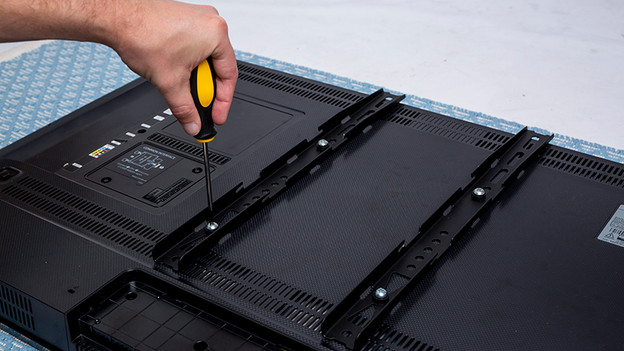

Stap 2: de frames monteren

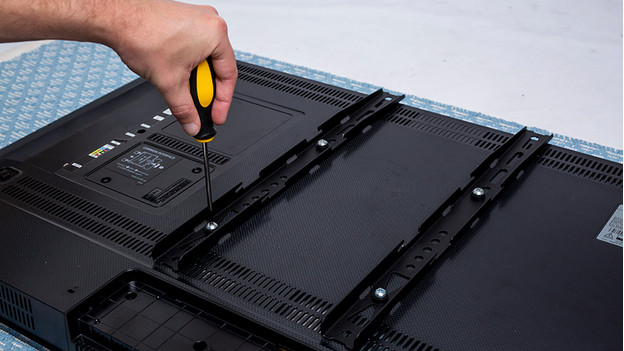

Schroef 1 schroef vast. Ruimte over? Zet ringetje (G) of afstandhouder (H of I) ertussen.
Schroef nu de overige 3 schroeven op dezelfde manier vast.
Stap 3: aftekenen
Zet eerst een kruisje op de muur waar het midden van je tv moet komen.

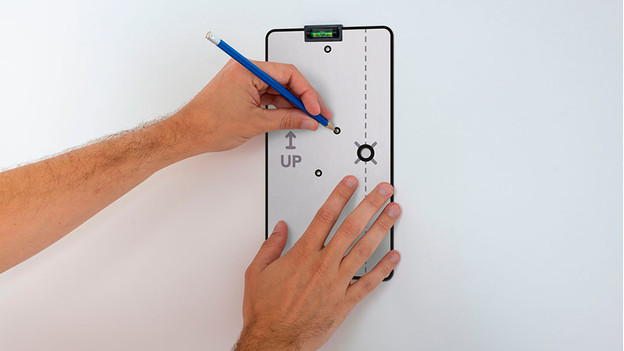

Plaats de mal (3) op de muur, zodat je het net gezette kruisje terugziet in het markeerpunt en teken de boorgaten af met behulp van de waterpas (J).
Stap 4: boren

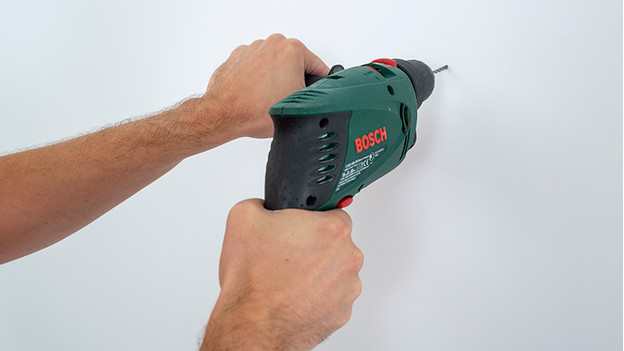

Boor extra nauwkeurig door eerst de 5 mm boor te gebruiken en daarna de 10 mm boor. Boor even diep als de schroeven (4) .
Hamer de pluggen (4) erin.
Stap 5: de beugel monteren

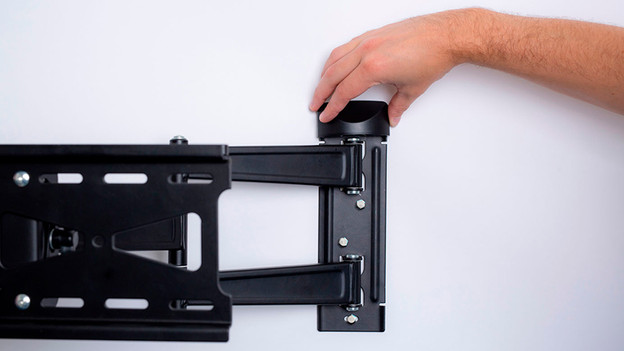

Schroef de muurbeugel (5) waterpas aan de muur met de ringen (4) ertussen.
Klik de afdekkapjes (6) vast op de muurbeugel.
Til de tv met 2 personen op en haak hem aan de muurbeugel vast.
Stap 6: vastzetten

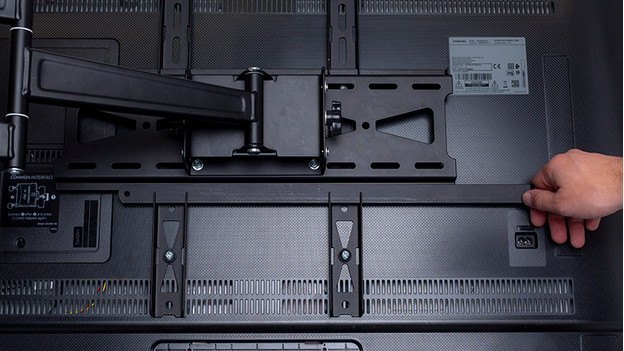

Schuif de beveiliging (7) in de opening die aan de onderkant van de frames zit.
Klaar! Geef jezelf een schouderklopje, zet de tv aan en plof op de bank neer.
