Hoe installeer ik de BlueBuilt Ultra Slim muurbeugel?
Voordat je begint
| Geschatte installatietijd: | 30 minuten |
|---|---|
| Aangeraden aantal personen: | 2 personen |
| Geschikt oppervlakte: | massief baksteen, massief beton of gipswanden met houten pilaren erachter |
| Voor het boren: | controleer met de leidingzoeker of er geen kabels of leidingen achter de muur zitten |
| Van toepassing op productnummers: | 940934 en 940935 |
Wat heb je nodig?
-
in de doos
-
Uit eigen doos

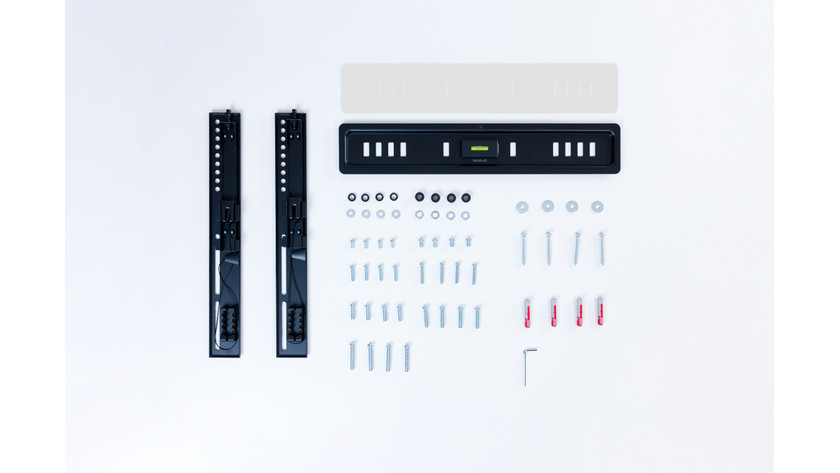

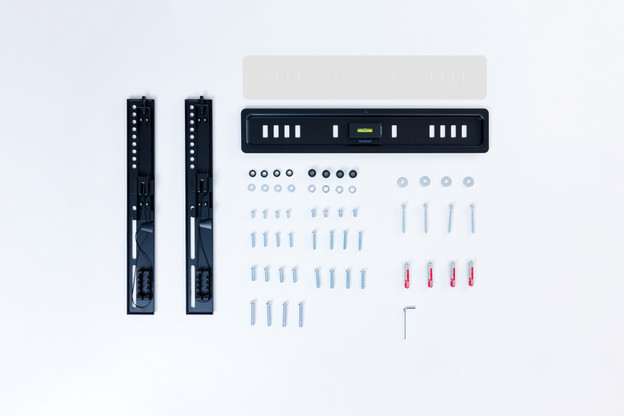

In de doos
- Tv frames
- Wandplaat met waterpas
- Zakje A: ringetjes en afstandhouders voor de tv
- Zakje B: inbussleutel, schroeven en pluggen voor de muur
- Installatie mal

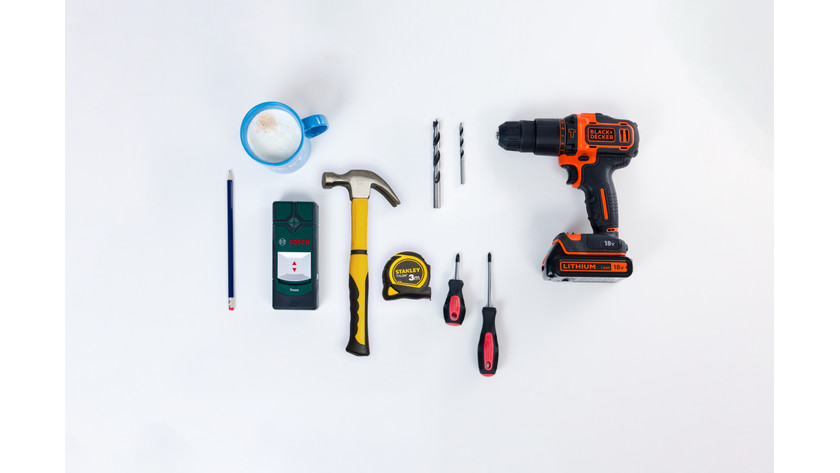

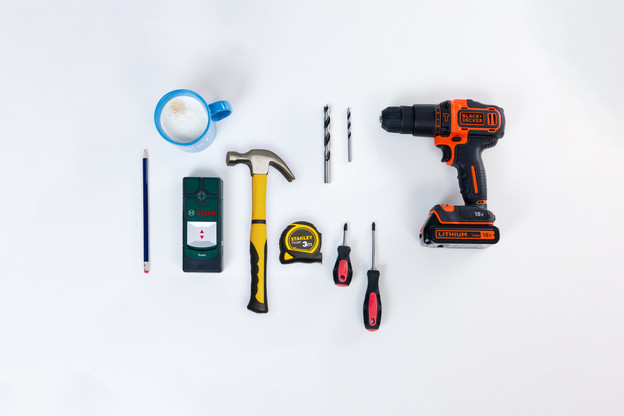

Uit eigen doos
- Kruiskopschroevendraaier
- Leidingzoeker
- 5 millimeter boor
- 10 millimeter boor
- Potlood
- Rolmaat
- Hamer
- Klop- of betonboor
- Een kopje koffie

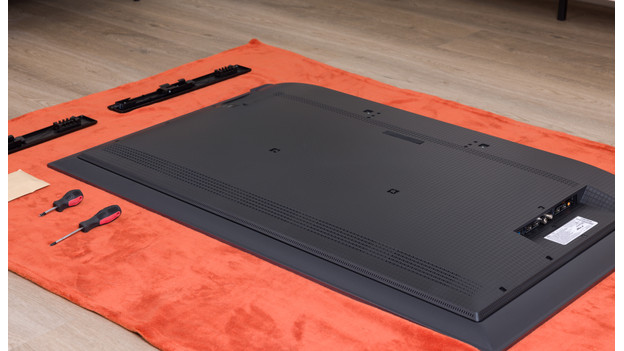

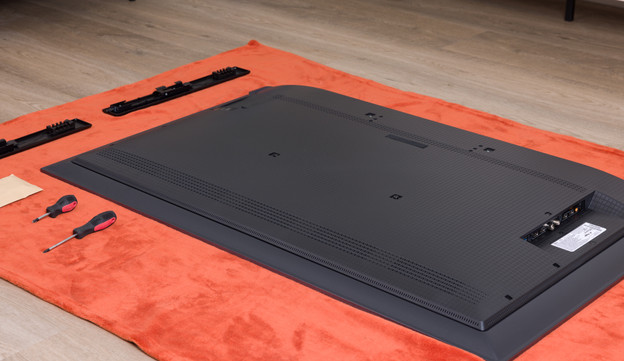

Stap 1: leg je tv klaar
Leg je tv met het scherm naar beneden op een kleed. Zoek uit zakje A welke schroeven op jouw tv passen. Je hebt maar 1 setje nodig.

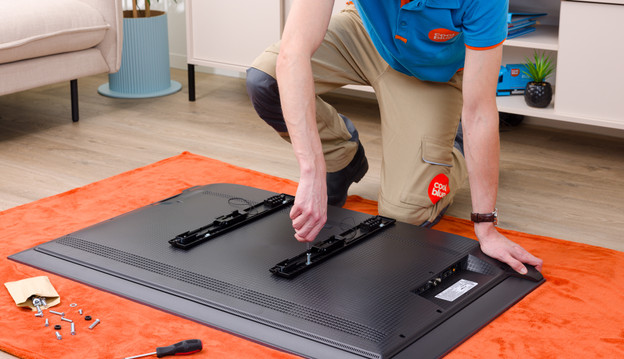

Stap 2: monteer de TV frames
Zet als eerste een schroef met een ringetje in het bovenste gat van de frames. Doe hetzelfde met de onderste schroef en plaats deze in het gat dat uitlijnt op de VESA maat van je TV. Plaats een afstandhouder (uit zakje A) wanneer je ruimte overhoudt.

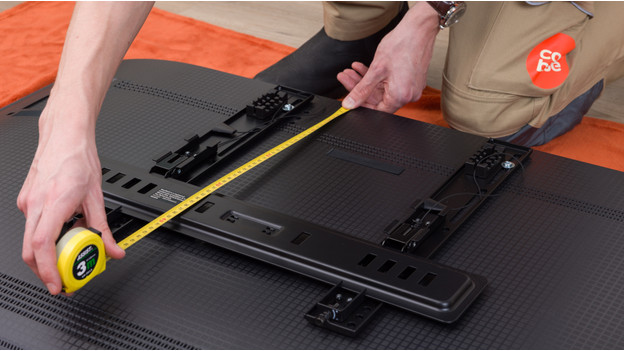

Stap 3: meet de afstand
Klem de wandplaat vast aan de frames en meet de afstand van de onderkant van de tv tot aan de boorgaten in de wandplaat.

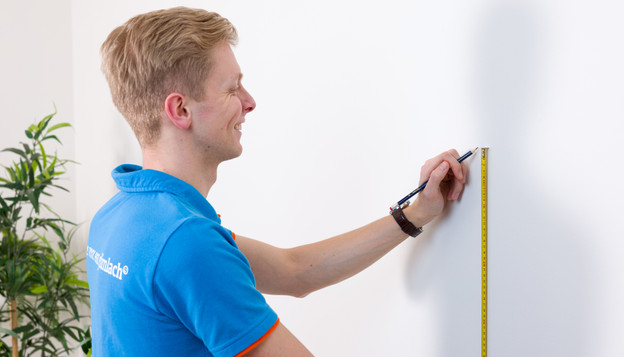

Stap 4: bepaal de plaats
Bepaal de plaats van je tv op de muur en teken af waar de onderkant van je tv moet komen. Ga de zojuist gemeten afstand omhoog en zet een kruisje.

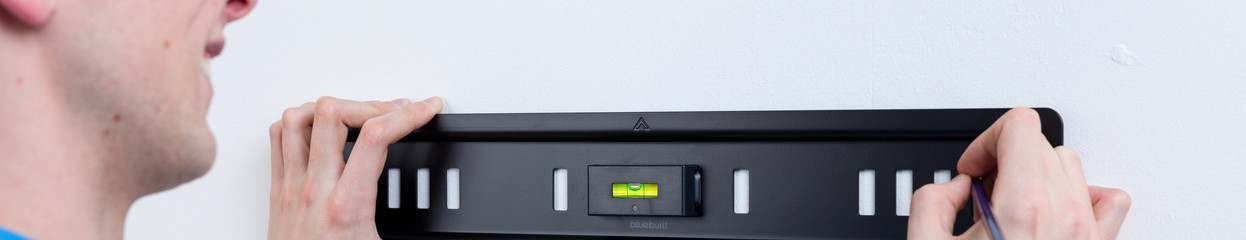

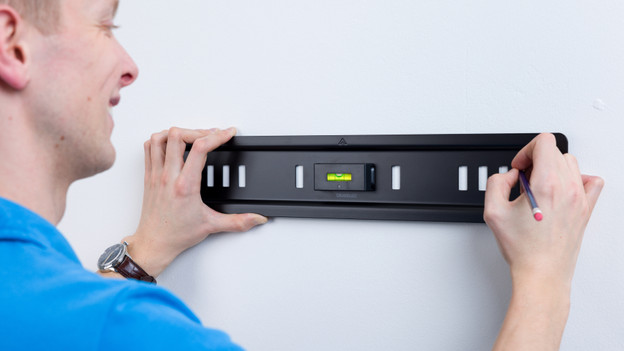

Stap 5: teken de hoogte af
Teken de 4 boorgaten van de wandplaat ter hoogte van het gezette kruisje waterpas af. Voor het gemak gebruik je hier de mal.

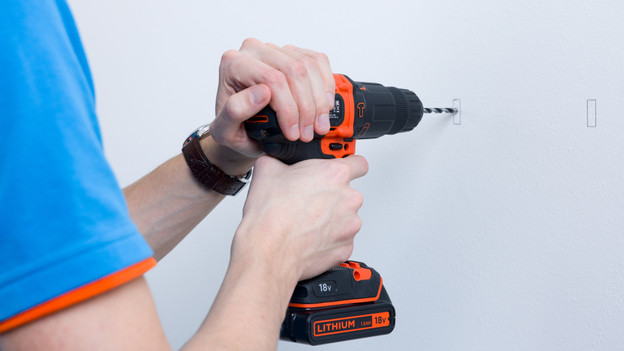

Stap 6: boor de gaten
Boor gaten in je muur. Gebruik voor extra nauwkeurigheid eerst de 5 millimeter boor en daarna de 10 millimeter boor. Hamer daarna de pluggen uit zakje B in de gaten.
Stap 7: hang je TV op

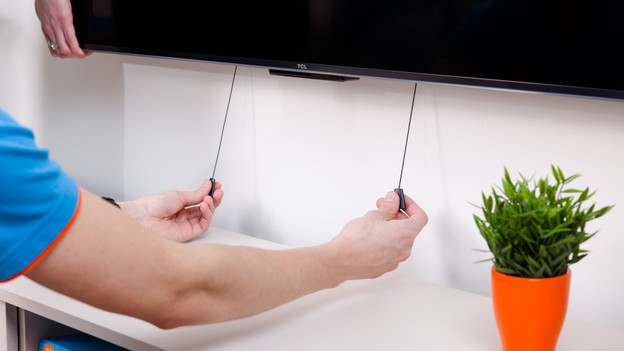

Schroef de wandplaat met de schroeven uit zakje B waterpas aan de muur. Til de tv met 2 personen op en haak hem aan de wandplaat vast. Trek de touwtjes naar beneden om de televisie te vergrendelen.

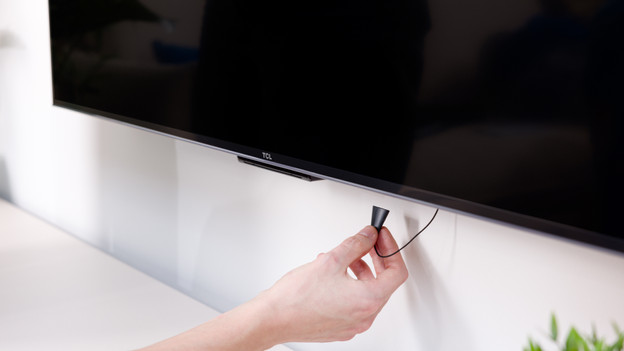

Stap 8: werk de touwtjes weg
Werk de touwtjes gemakkelijk weg dankzij de magnetische onderkant.

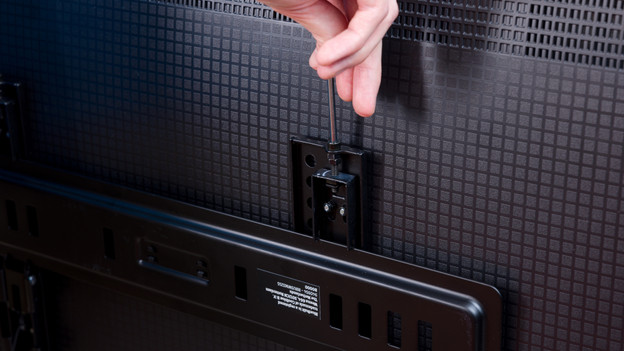

Stap 9: zet de puntjes op de i
Stel de tv tot perfectie waterpas door met de inbussleutel uit zakje B de boutjes aan te draaien. Klaar! Geef jezelf een schouderklopje, zet de tv aan en plof op de bank neer.
