Hoe installeer je jouw BlueBuilt Monitorarm Mechanische Veer voor 1 Monitor?
Installeren in 9 stappen
Je installeert jouw nieuwe BlueBuilt monitorarm in 9 stappen.
- Stap 1. Bepaal of je een klem gebruikt of een gat boort
- Stap 2a. Installeer de klem en draai de voet vast
- Stap 2b. Boor een gat in je bureau en schroef de voet vast
- Stap 3. Installeer de zwenkarm
- Stap 4. Installeer de liftarm
- Stap 5. Installeer de VESA plaat op de monitorarm
- Stap 6. Plaats schroeven in de monitor
- Stap 7. Installeer de monitorarm op de monitor
- Stap 8. Werk je kabels weg via de kabelgoot
- Stap 9. Bepaal de soepelheid van je monitorarm
Stap 1: kies een van de 2 installatie opties
Je installeert je monitorarm op 2 manieren. Bij klembevestiging draai je de voet stevig vast met een klem. Dit kan bij bureaus die tussen de 10 en 80 millimeter dik zijn. Kies je voor doorvoerbevestiging, dan boor je een gat in je bureau en schroef je de voet vast. Dit is alleen geschikt voor bureaus met een dikte van 10 tot 45 millimeter. Heb je een manier gekozen? Check dan nog even de VESA maat van je monitor. Zo weet je zeker dat hij past op de monitorarm.
Stap 2a: installeer de klem
-
1. Plaats de verbindingshoek op de voet.
-
2. Bepaal de stand van de klem.
-
3. Draai de voet vast.
-

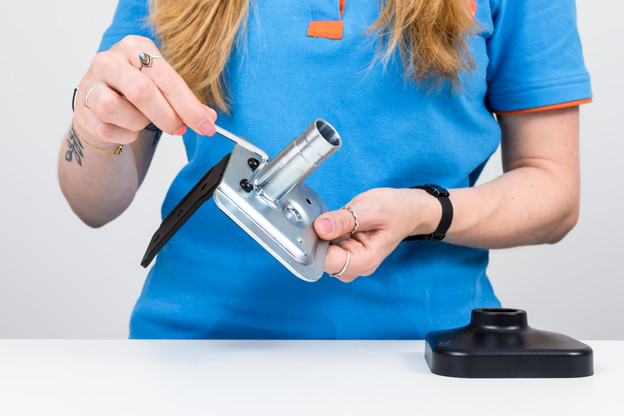

Haal het deksel van de voet. Plaats de verbindingshoek op de voet en draai de bouten aan.
-

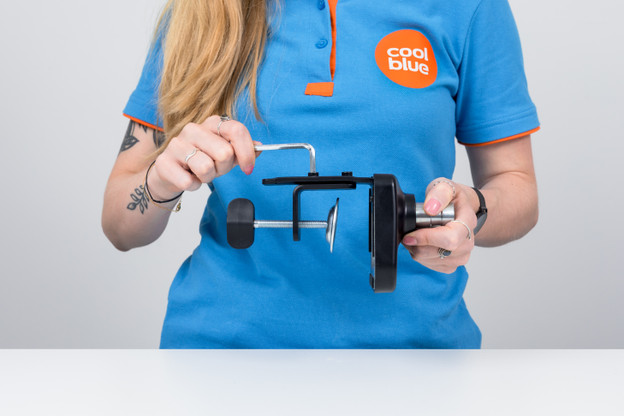

Meet de precieze dikte van je bureau. Afhankelijk van hoe dik het bureaublad is, plaats je bureauklem in de bovenste of onderste gaten. Draai daarna de bouten aan.
-

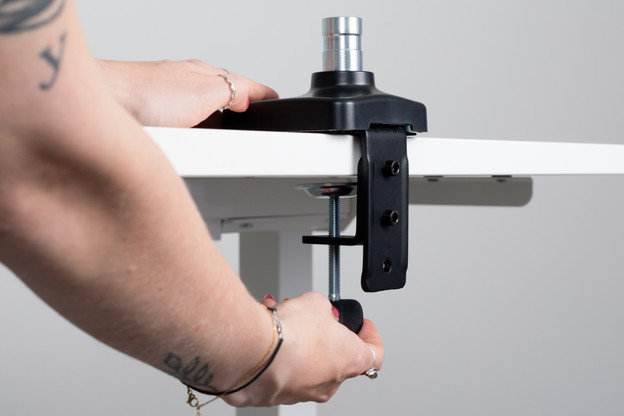

Plaats de klem op het bureau en draai de schroef naar boven, zodat de voet stevig vastzit.
Stap 2b: boor een gat in je bureau
-
1. Schroef de schijf van de klem af.
-
2. Boor een gat in je bureau.
-
3. Installeer de voet.
-
Schroef de schijf van de klem en draai de verbindingshoek eraf.
-
Boor een gat van 10 millimeter door je bureau op de plek waar je jouw monitorarm gaat plaatsen.
-

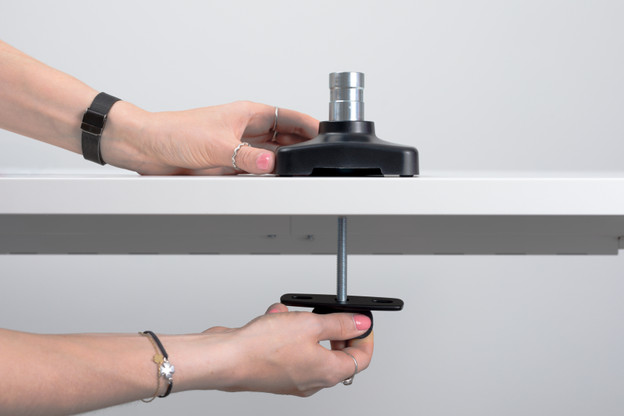

Plaats de bevestigingsplaat om de doorvoer. Schroef deze daarna door het gat heen in de voet totdat deze stevig vastzit.

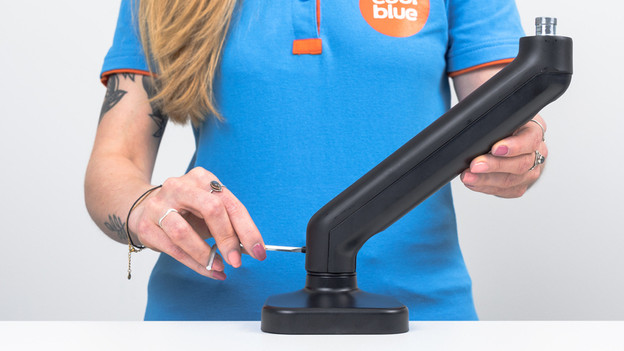

Stap 3: installeer de zwenkarm
Plaats de zwenkarm op de voet. Draai de schroef naar wens aan. Hoe strakker je hem aandraait, hoe minder soepel de arm beweegt.

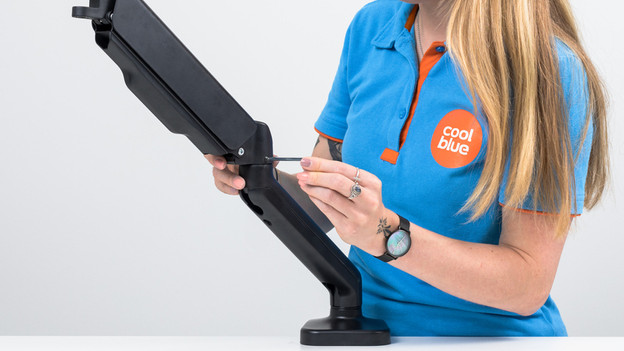

Stap 4: installeer de liftarm
Plaats de liftarm. Draai de schroef naar wens aan.

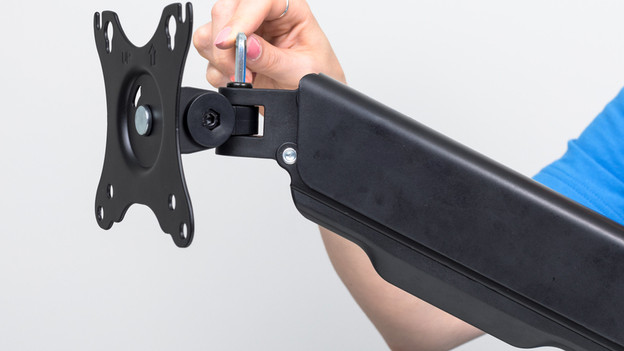

Stap 5: installeer de VESA plaat op de monitorarm
Plaats de VESA plaat op de monitorarm en draai de bout aan.
Stap 6: plaats schroeven in de monitor
Leg je monitor op een kleedje en plaats de bovenste schroeven in de monitor. Gebruik de ringetjes als je extra versteviging nodig hebt.
Stap 7: installeer de monitorarm op de monitor
Schuif de monitor op de VESA plaat en schroef de onderste schroeven in de monitor.
Stap 8: werk je kabels weg via de kabelgoot
Schuif de kabelgoot naar boven om deze te openen. Werk hierin de kabels van je monitor weg en schuif deze weer dicht.
Stap 9: bepaal de soepelheid van je monitorarm
Verstel de koppel van de monitorarm met de bijgeleverde inbussleutel om zo de soepelheid van de arm te bepalen.
Je nieuwe BlueBuilt monitorarm is nu helemaal geïnstalleerd.
